高保真音頻處理
18顆28bit DSP并行處理，動態范圍102dB，采樣率48KHz；
數字音頻媒體矩陣
產品簡介

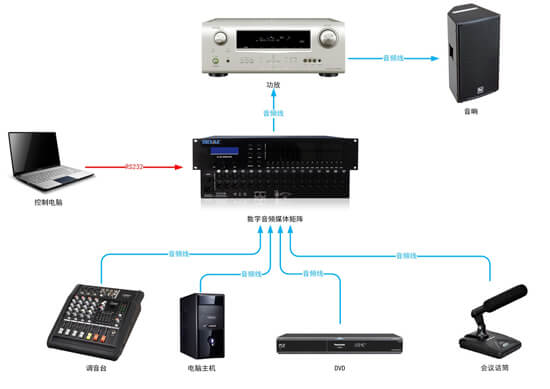

伯奧克系列媒體數字音頻矩陣是一種將硬件和軟件以及通信協議集成為一體化的專業音響設備,它將數字處理器和計算機平臺進行了優化的組合.將音響設計和應用集于一身來完成,使得工程設計師在進行通常設計的時候,充分享受了計算機帶來的便利.媒體數字音頻矩陣就是將傳統音響器材中的調音臺,配線器,均衡器,分頻器,延時器,混響器,激勵器,分配器,壓縮限幅器,擴張器,噪聲門,解碼器,電平表,信號發生器,測試儀等眾多設備都用數字音頻矩陣系統(軟件+硬件)來取代,也就是說除了音源,功放和音箱,所有的中間和周周邊設備都可以用數字音頻矩陣來代替,實現的對聲音信號進行所有的處理的功能。
- 接口:卡儂頭
- 頻率響應：20Hz~20.0kHz
- 共模抑制比:高于50dB（30Hz~20KHz）
- 機箱:2U標準機架式
產品特性

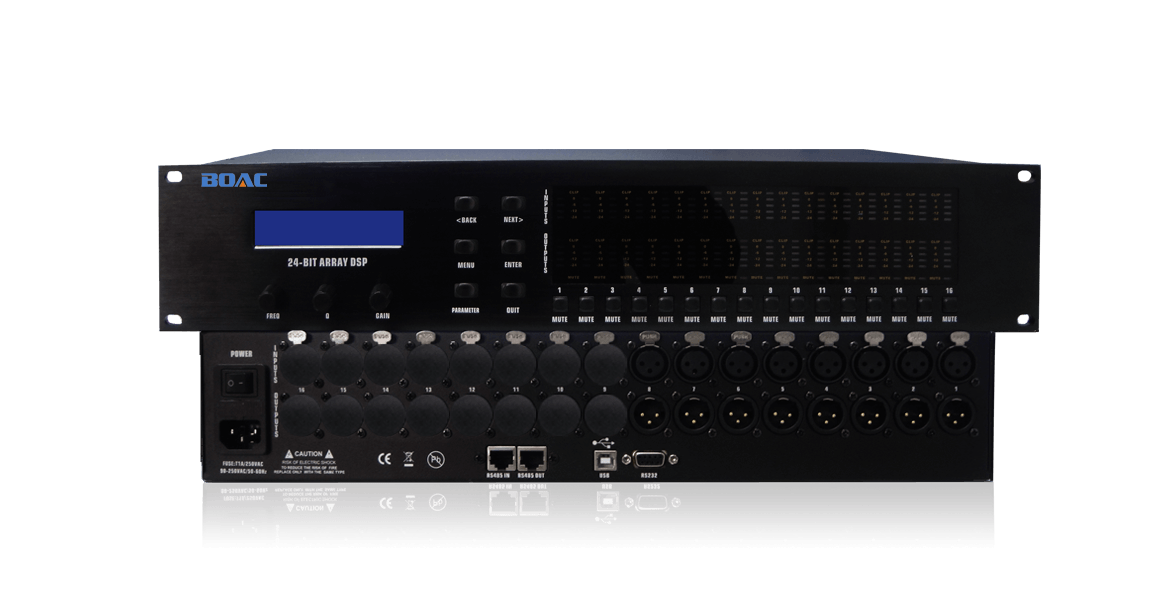

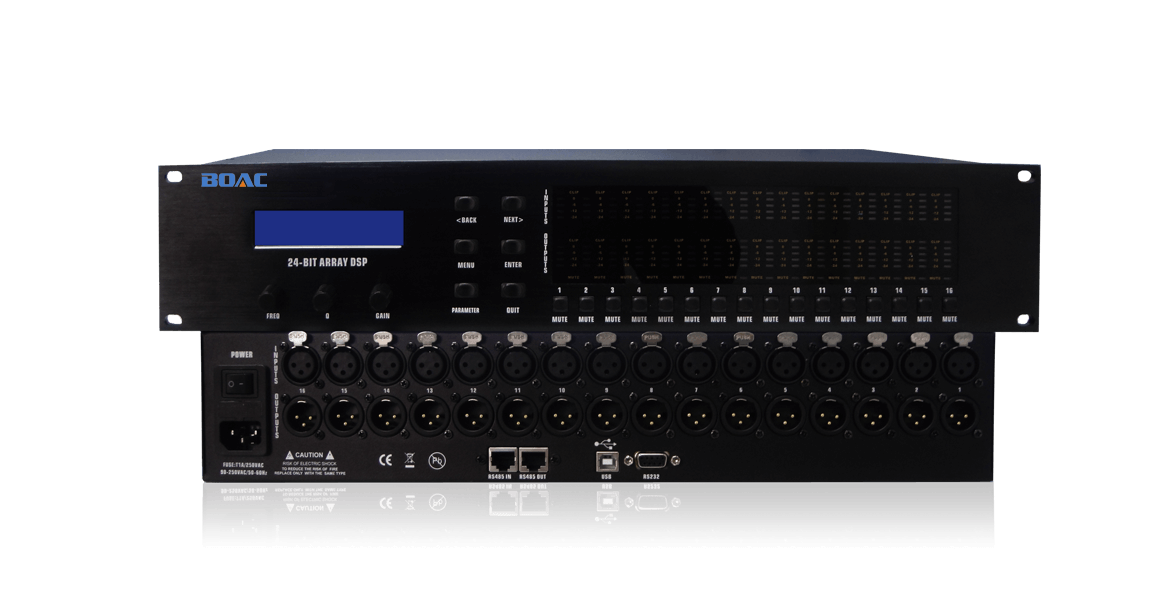

最大支持16路信號輸入輸出
支持8/16路音頻信號作為輸入和輸出。
矩陣式平衡控制
最大支持16×16矩陣式平衡輸入輸出控制；
多種通訊接口
具有RS232，RS485，USB三種通訊接口；
16個預案設置
支持16個預案設置，用戶可自定義設置狀態；
數字電平表
具有32×5段數字電平表，支持相位反轉功能，數字噪聲門。
基本參數：
輸入阻抗 10KΩ電子平衡輸入
共模抑制比 高于50dB（30Hz~20KHz）
輸出阻抗 ?。?0Ω
輸出最大電平 Vpp=4V 平衡, Vpp=7.6V
頻率響應 20Hz~20.0kHz
動態范圍 102dB
失真 0.005%(THD)
最大延時 1365ms
輸出增益 40dB~+6dB ±0.5dB
輸入增益 40dB~+6dB ±0.5dB
參量均衡器：
益 ±12dB
中心頻點 20Hz~20kHz
Q值 0.4~128
Shelving濾波器頻響：
Lo-shelf 20Hz~1kHz
Hi-shelf 1kHz~20kHz
Shelf gain ±12dB in 0.1dB steps
高通低通濾波器(HPF/LPF):
頻率(高通) ＜10Hz~16.0kHz
頻率(低通) 35Hz~20.0kHz
壓縮器(COMPRESSOR):
閾值Threshold 24~+12dB
上沖時間Attack 0.1~100ms
釋放時間Release 10ms~5s
比例Ratio 1:128~128:128
推進Boost ×1, ×2, ×4, ×8
限制器（LIMITER）:
閥值Threshold -Inf,-53dB~+10Db
上沖時間Attack 20us~3ms
保持時間Hold 0~10ms
釋放時間Release 10ms~5s
響應曲線 Butterworth 6dB、12dB、18dB、24dB、48dB
Bessel 12dB、18dB、24dB、48dB
Linkwitz-Riley 24dB、48dB
規格:
電源 90-240V/AC 50Hz-60Hz
重量 7.2kg
尺寸 482mm×213mm×88mm
輸入阻抗 10KΩ電子平衡輸入
共模抑制比 高于50dB（30Hz~20KHz）
輸出阻抗 ?。?0Ω
輸出最大電平 Vpp=4V 平衡, Vpp=7.6V
頻率響應 20Hz~20.0kHz
動態范圍 102dB
失真 0.005%(THD)
最大延時 1365ms
輸出增益 40dB~+6dB ±0.5dB
輸入增益 40dB~+6dB ±0.5dB
參量均衡器：
益 ±12dB
中心頻點 20Hz~20kHz
Q值 0.4~128
Shelving濾波器頻響：
Lo-shelf 20Hz~1kHz
Hi-shelf 1kHz~20kHz
Shelf gain ±12dB in 0.1dB steps
高通低通濾波器(HPF/LPF):
頻率(高通) ＜10Hz~16.0kHz
頻率(低通) 35Hz~20.0kHz
壓縮器(COMPRESSOR):
閾值Threshold 24~+12dB
上沖時間Attack 0.1~100ms
釋放時間Release 10ms~5s
比例Ratio 1:128~128:128
推進Boost ×1, ×2, ×4, ×8
限制器（LIMITER）:
閥值Threshold -Inf,-53dB~+10Db
上沖時間Attack 20us~3ms
保持時間Hold 0~10ms
釋放時間Release 10ms~5s
響應曲線 Butterworth 6dB、12dB、18dB、24dB、48dB
Bessel 12dB、18dB、24dB、48dB
Linkwitz-Riley 24dB、48dB
規格:
電源 90-240V/AC 50Hz-60Hz
重量 7.2kg
尺寸 482mm×213mm×88mm
