嵌入的多聲道數字音頻
切換 HDMI 視頻和嵌入的多聲道數字音頻；
HDMI切換器
產品簡介

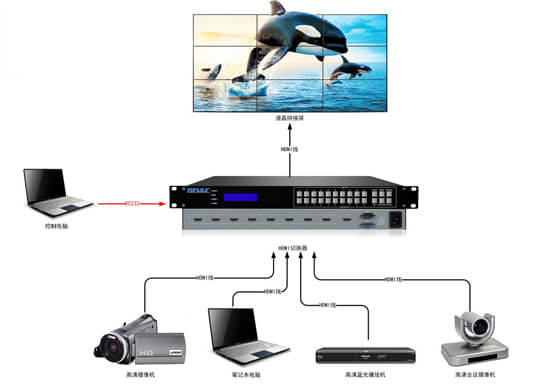

伯奧克HDMI切換器是伯奧克自己研發并生產的一款多路輸入、1路輸出的HDMI信號切換器，它們支持 HDMI 參數標準，包括高達 6.75 Gbps 的數據速率、高達 12 位的色深、3D、唇型同步和高清無損的音頻格式。HDMI 系列切換器符合 HDCP 標準，并支持所有的 HDTV 分辨率，包括 1080p/60、2K 和高達 1920x1200 的計算機視頻信號。它們采用 EDID 管理器可以與已連接的設備保持持續的 EDID 通信，確保 HDMI 信號源能夠正常開機并保持正確的視頻輸出。HDMI 切換器非常適用于需要將多個 HDMI 信號源路由至單個顯示設備的應用環境。
- 接口: HDMI
- 帶寬：6.75Gbps
- 分辨率: 1080p
- 機箱:桌面式/1-4U標準機架式
產品特性
最大支持64路信號輸入

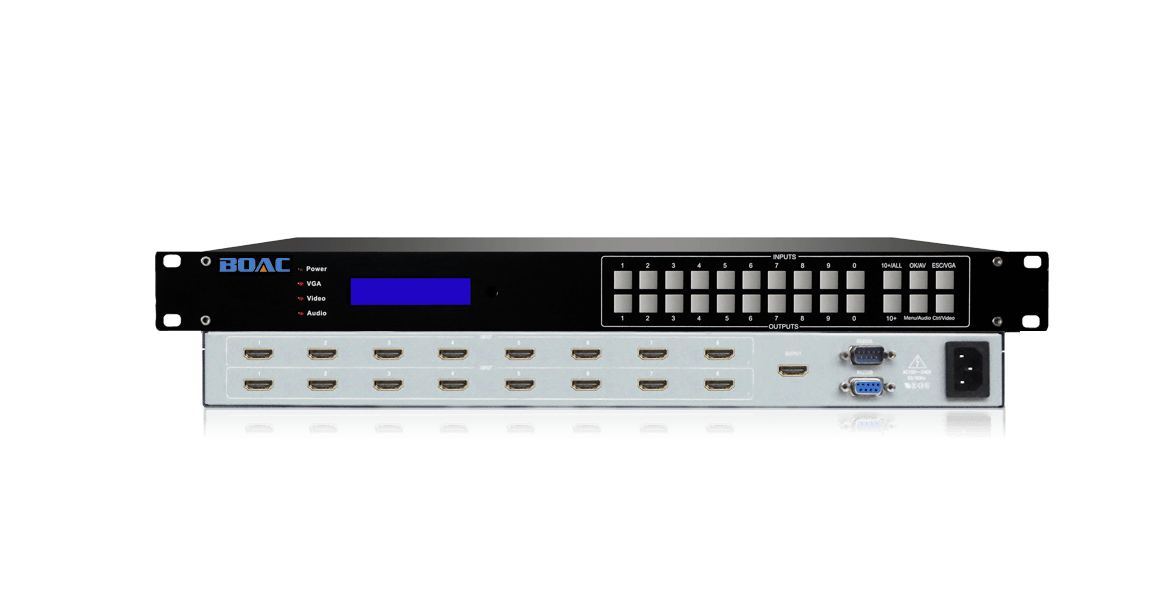

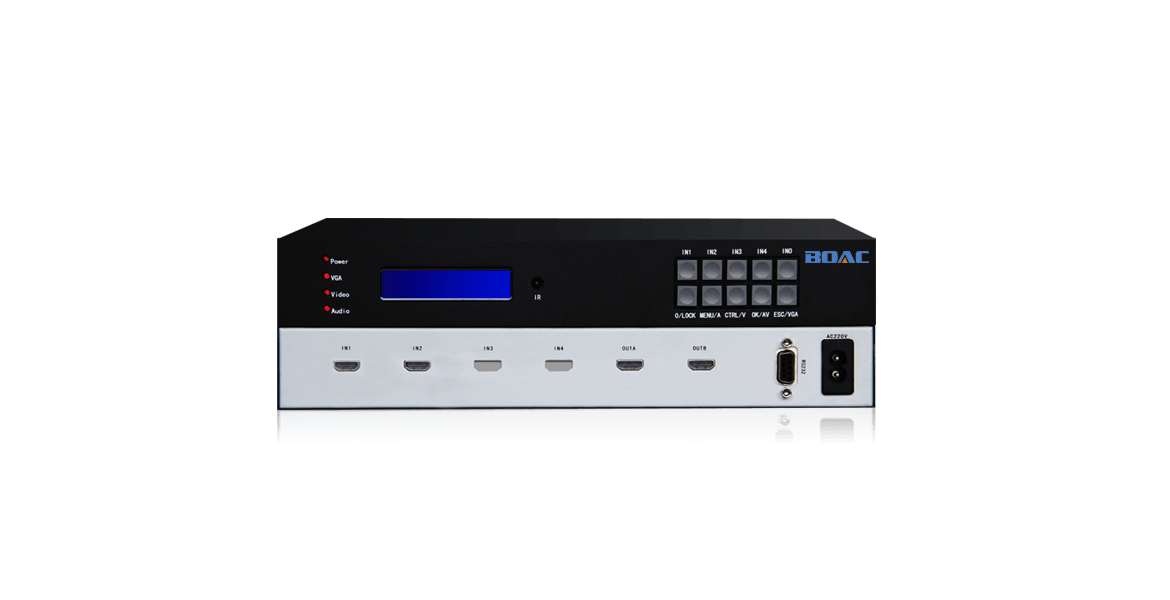

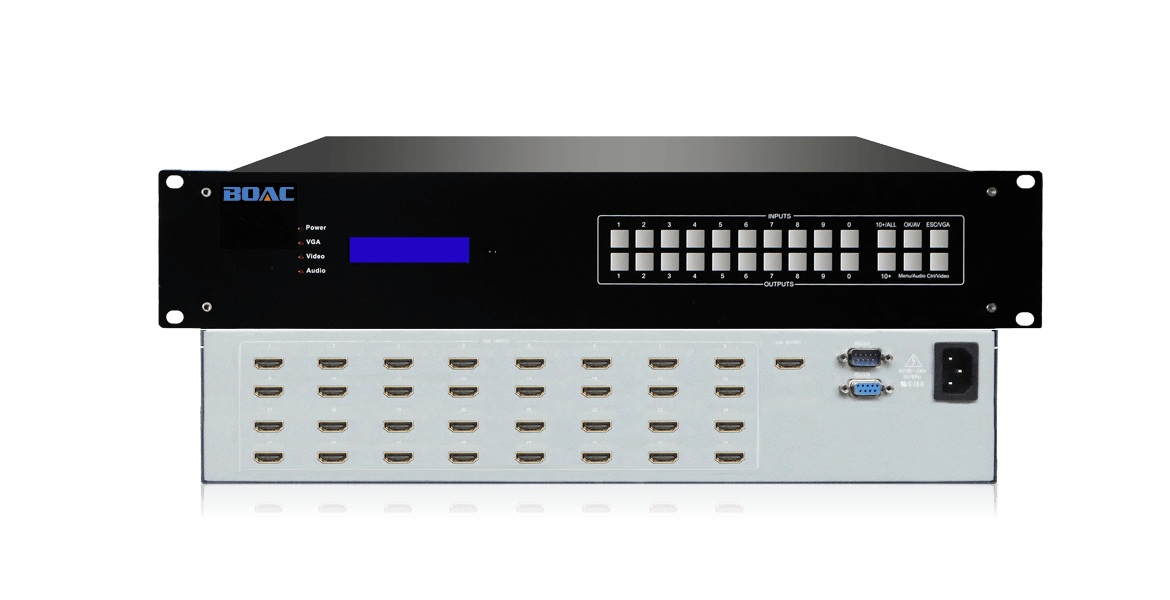

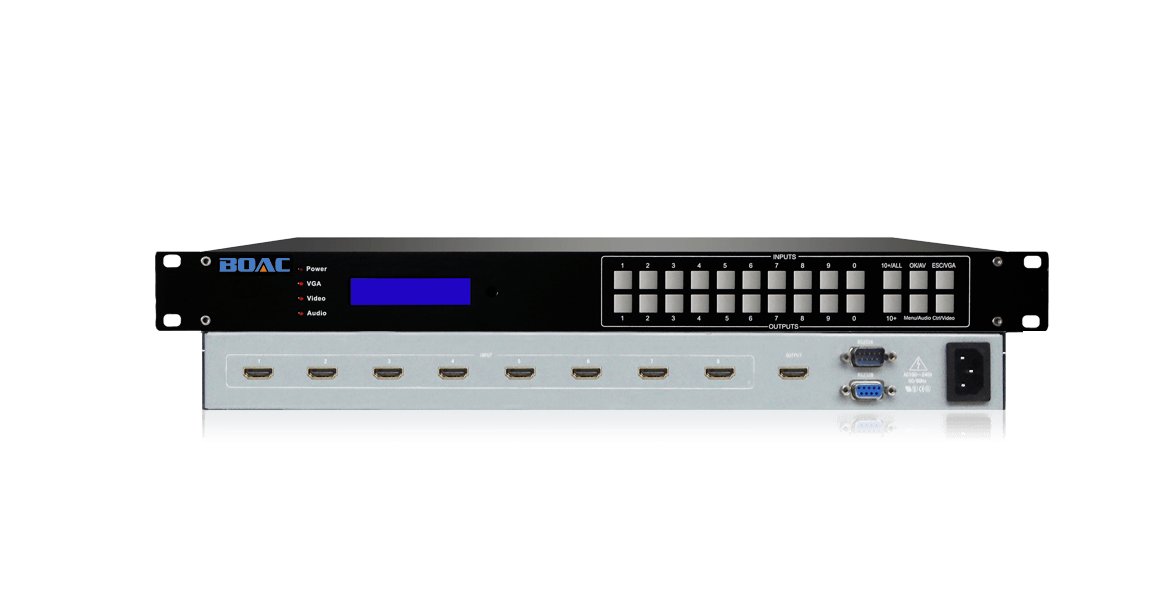

支持2/4/8/16/32/64路HDMI信號作為輸入。(32路以上需定制)
高清分辨率
支持分辨率高達 1920x1200 的計算機視頻，包括 HDTV 1080p/60 和 2K；
多種管理方式
支持紅外遙控、面板管理、RS232管理、網絡管理及計算機軟件管理，使對矩陣的控制變得隨心所欲；
用戶自定義方案儲存與調用
提供最多32個用戶自定義的輸出通道配置方案，并可對方案進行儲存與調用，免去在多組預定模式間切換時的繁瑣操作，在客戶端可以輕松管理預案的調用與管理；
高達6.75 Gbps的數據速率
支持 HDMI 參數標準，包括高達 6.75 Gbps 的數據速率、高達 12 位的色深、3D、唇型同步和高清無損的音頻格式。
基本參數：
帶寬(速率) 6.75Gbps滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 HDTV 高清信號
信號接口 HDMI (A型19針母頭)
信號版本 HDMI1.3
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
帶寬(速率) 6.75Gbps滿載
亮色度干擾 -55dB@5Mhz
微分相位 0.05o(RL=150Ω)
微分增益 0.05%(RL=150Ω)
最大傳播延時 5ns(±1ns)
切換速度 ≤100ns
信號接口：
信號類型 HDTV 高清信號
信號接口 HDMI (A型19針母頭)
信號版本 HDMI1.3
最小電平 0.5Vp-p
最大電平 1.0Vp-p
阻抗 75Ω
回波損耗 -30db@5MHz
控制類型：
控制方式 面板、遙控、軟件
面板按 觸點
控制接口 RS-232(DB9)
波特率與協議波特率 9600
數據位 8位
停止位 1位，無奇偶校驗位
串行控制口結構 2=TX，3=RX，5=GND
TCP/ IP 接口 RJ45
網絡控制協議 UDP;TCP/IP
產品規格:
電 源 100VAC ~ 240VAC, 50/60 Hz
存儲環境溫度 -20°C ~ +60°C
工作溫度 0℃-50℃
相對環境濕度 5%~ 75%
尺寸 桌面式/標準機架式1-4U
