四、設備清單

●三星46寸LED拼接屏　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 15張
●伯奧克5進15出DVI拼接器（BOC-CR0515DVI）　 　 　 　 　 　 　 1臺
●伯奧克混插矩陣切換器（BOC-1706MD）　 　 　 　 　 　 　 　 　 　1臺
●多用戶電腦終端（BOC-TC180H）　 　 　 　 　 　 　 　 　 　 　 　 15臺
●伯奧克1進2出VGA分配器（BOC-0102VGA）　 　 　 　 　 　 　 　15臺
●19寸液晶升降器（BOC-UD19A）　 　 　 　 　 　 　 　 　 　 　 　 15臺
●伯奧克中控主機（BOC-MT7000S） 　 　 　 　 　 　 　 　 　 　 　 1臺
●平板電腦 （安卓或蘋果） 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●交換機 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　1臺
●電源時序器（BOC-CON8Z） 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●8路電源控制器（BOC-CON8P）　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●會議主機（BOC-650HY）　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●主席單元（BOC-HY650ZX） 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1 臺
●代表單元（BOC-HY650DB） 　 　 　 　 　 　 　 　 　 　 　 　 　 　14臺
●12路調音臺 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●音色處理器 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●反饋抑制器 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●前置功放 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　1臺
●后置功放 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　1臺
●前置10寸音箱 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 2只
●后置8寸音箱 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 2只
●視頻會議終端 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●高清攝像機 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺
●服務器配置電腦主機 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 1臺

五、產品介紹

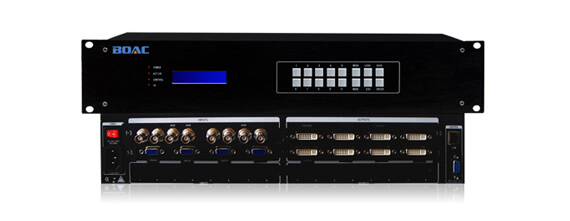

5.1 BOC-CR0515DVI 大屏幕拼接處理器

高清晰度背景圖片顯示

BOC-CR0515DVI拼接圖像控制器在出廠時， 在拼接控制處理器內部預先燒入一幅高清晰度背景圖片，該圖片采用像素疊加方式在拼接墻體上展示，可以展示無比震撼的顯示效果。

支持4×N的視頻信號同時顯示

BOC-CR0515DVI 能支持4×N倍數的監控視頻信號同時顯示（N為構成拼接墻的屏體數量），可以對單屏體內的4路視頻同時顯示，或者選擇其中一路單屏顯示，也可以將該信號在整體屏體上放大顯示。

CBD(CommonBusDistrict公共總線區域)信號顯示區域

分布式控制技術

分布式信號控制技術伯奧克拼接處理器的專利控制技術之一，拼接器內部采用各個獨立模塊，并行處理，信號在輸入拼接器之前，需要通過專有技術完成信號的調度和控制，實現各通道信號傳輸與硬件帶寬之間的平衡問題

窗口的操控

A)畫外畫平鋪模； B)畫中畫模式； C)疊加模式覆蓋； D)透視模式；

邊緣屏蔽技術和邊緣精調技術

A)邊緣屏蔽技術； B)邊緣精調技術；

輸入/輸出信號

BOC-CR0515DVI采用了先進的高速圖像處理芯片，對于視頻輸入的信號自動判別不同的制式(PAL/NTSC),采用運動預測補償和去隔行處理,將視頻信號轉換為逐行信號;自動判別VGA輸入的各種不同格式信號,應用先進的數字圖像處理算法來實時分割放大信號并顯示, 整個畫面清晰流暢，色彩極其鮮艷逼真，無任何運動鋸齒和馬賽克現象。輸出信號統一轉換為XGA/60HZ,也可以設定更高的分辨率。

先進的純硬件設計架構

與基于計算機的多屏分割器處理方案不同，BOC-CR0515DVI 用了純全硬件信號處理和總線架構模塊設計。不需要操作系統支持，上電即可工作，開機時間少于5秒, 用戶可直接硬開機和關機,啟動迅速, 滿足每周七天、每天24小時的工作需求,系統穩定可靠。

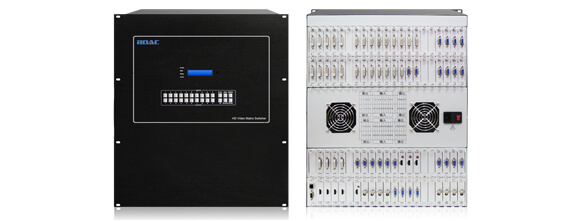

5.2 BOC-1706MD 混插矩陣切換器

BOC-1706MD系列數模高清混插矩陣，主要應用于高清可視會議、廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等場所。

BOC-1706MD系列數模高清混插矩陣，可選擇CVBS、YPBPR、VGA、DVI、3G-SDI、HDMI、等接口形式作為輸入輸出，解決了視頻會議項目中由于視頻信號源種類繁多，各種信號不兼容的困難，并最大程度的節省成本，利于系統升級、擴容及維護。

BOC-1706MD系列數模高清混插矩陣, 交換核心信號傳輸速率高達12.80Gbps，采用4:4:4采樣技術，1920x1080P60點對點交換，數字信號運用了點對點無壓縮傳輸方式，有力保證了圖像信號的高保真輸出；獨特的信號鏈路屏蔽設計技術，大大保證信號的完整性；多重保護措施，具有ESD保護；高可靠電源系統，實現7天24小時全天候工作。

BOC-1706MD系列數模高清混插矩陣，專為數字高清系統量身打造，內置7寸觸摸屏（GM型），具有強大的交互式觸摸控制功能與信號監視功能；內置多格式高清信號發生器，配合7寸監視屏，可隨時隨地進行現場調試檢測。

◆插卡式模塊化的結構設計，應用靈活，節省成本，便于系統升級、擴容及維護。
◆電訊級核心數字交換芯片，具有超強的抗干擾及全天候工作能力。
◆交換核心信號速率高達12.80Gbps ，有力保證了圖像信號的高保真輸出。
◆支持多種接口信號格式混入混出功能，單卡單通道設計。
◆獨特的信號鏈路屏蔽設計技術，保證了信號的完整性。
◆輸入端過電壓保護，降低了設備被損壞的概率。
◆采用了全數字無壓縮傳輸，真正確保信號無失真。
◆內置7寸觸摸屏，具有強大的交互式觸摸控制功能與信號監視功能*。
◆內置多格式高清信號發生器，配合7寸監視屏，隨時隨地進行調試檢測*。
◆具備掉電狀態自動存儲保護、開機自動恢復記憶功能。
◆提供多種管理方式：面板管理、RS232管理、網絡管理及計算機軟件管理。

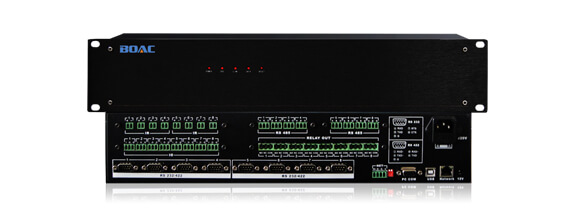

5.3 BOC-MT7000S 中控系統

BOC-MT7000S是伯奧克高端的中控主機，可支持工業7寸觸摸屏，客戶也可以選擇自主的平板電腦來實現人機交互，大大的增加了工業現場的靈活性。

◆內置128M工業級時脈沖處理器；
◆內置128M快閃記憶體；
◆8路全雙向RS232/485通訊接口；
◆8路可編程全雙向485/422通訊接口，采用國際標準通訊協議；
◆8路可編程IO端口，輸入輸出分開可同時受控；
◆8路紅外驅動端口；
◆8路可編程繼電器強弱電控制接口（12V-250V）；
◆1路NET總線接口，可實現多中控主機級聯，最大支持單屏控制256臺中控主機；
◆1路網絡接口；
◆1路USB接口；
◆1路可控12V輸出；
◆2U機箱可安裝于標準機柜。

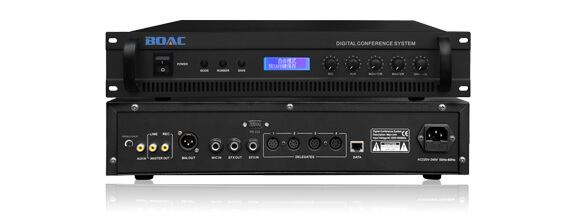

5.4 BOC-650HY 會議主機

奧克BOC-650HY會議主機系統可以連接電腦進行操作,也可脫離電腦獨立工作。由主機面板選擇系統控制模式：電腦控制模式和主機控制模式。本主控機功率為415W，單臺主機可帶60套代表/主席單元，單臺主機加擴展的通信能力最多可達到240臺。

◆主控機與會議系統單體連接之數位控制及聲音信號采用同一電纜傳送（八芯）；
◆可獨立運作或是外接電腦結合軟體同步聯動操作，實現多種會務管理功能(會議模式或操作：指定發言、自由發言、申請發言及先進先出發言、表決功能等)；
◆單機可實現下列幾個會議功能：開放式會議、限制發言、先進先出；
◆具三種會務管理模式：開放模式(Open )、先進先出(FIFO)、限制發言（LIMIT）；
◆可選擇同時發言之麥克風數1-9支(含)或全開放式發言；
◆內建1.5W監聽喇叭，并具音量調節；
◆頻率響應:40HZ～16KHZ；總諧波失真:小于0.1%；
◆具3組音頻訊號輸出端子，可外接錄音或音響設備；
◆具一組MIC輸入端子，可外接手握簡報MIC及無線MIC等信號；
◆具一組音頻訊號輸入端子，可外接CD播放機等音源輸入設備；
◆脫離電腦時具有下列幾個功能:會議討論、表決、選舉、評議 、視像跟蹤；
◆具有主席提示音選擇功能：可選擇有/無；
◆面板具有LCD液晶顯示屏幕；
◆主機具有4組端子可連接64組以上會議單元 ；
◆具有一組音視頻輸入端子；
◆具有一組MIC信號輸入端子；
◆具有RS-232連接端子可外接電腦；
◆具有表決模組，可脫離電腦進行表決。

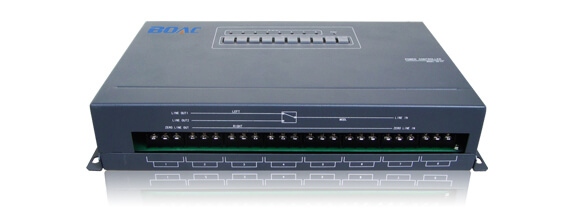

5.5 BOC-CON8P 8路電源控制器

BOC-CON8P 8可編程強電控制，是繼單純面板硬件控制和單純計算機軟件控制之后的第三種控制方式既有簡單面板又有計算機軟件或中央控制系統集中管理的理想升級換代產品。產品用于禮堂、報告廳、大中型高檔會議室、多功能廳控制所有的會議室多媒體設備（包括聲、光、電、像）自動化控制及其他控制。

◆開關量控制，可級連到255臺；
◆設備前面板帶紅色電源指示和紅色繼電器開關指示燈；
◆具有手動和中控同時管理功能；
◆設備接線方便，安裝時只需要打開小的接線盒外殼就可以接線和調ID碼；
◆設備可以安裝到標準機柜；
◆斷電復位功能；
◆設備可以順序開，反序關，具有時序器功能。

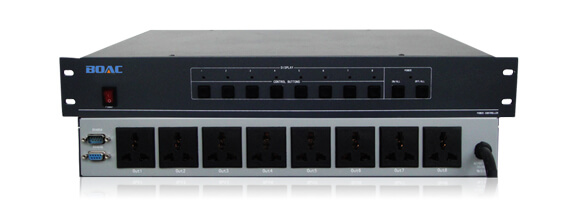

5.6 BOC-CON8Z 8路電源時序器

BOC- CON8Z 8可編程強電控制，是繼單純面板硬件控制和單純計算機軟件控制之后的第三種控制方式既有簡單面板又有計算機軟件或中央控制系統集中管理的理想升級換代產品。產品用于禮堂、報告廳、大中型高檔會議室、多功能廳控制所有的會議室多媒體設備（包括聲、光、電、像）自動化控制及其他控制。

◆串行數量控制方式，支持最大255臺級聯；
◆PC軟件控制，首創設備信息存取功能；
◆兼容Crestron，AMX，Lamar等中控系統；
◆特寬電源插座，免外接電源拖板；
◆緊急情況下可面板控制；
◆8路電源插座或開關組件任意組合；
◆單路負載最大可達到16A；
◆提供即使和延時端口操作；
◆提供即使和延時端口操作；
◆增加時序控制功能,面板ALL按鍵執行,1-8通道間隔1秒吸合,8-1間隔1秒關閉,間隔時間可調；

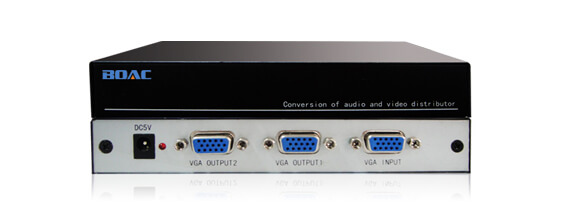

5.7 BOC-0102VGA信號分配器

◆具有寬帶、高速、高精度、高輸出電流、低噪聲、低功耗的良好性能；
◆電路采用了異于傳統的典型電流型放大模式；
◆支持 DDC2 標準；
◆物理分辨率最高可達 1600*1200 像素；
◆使用專用驅動芯片，支持長線傳輸；
◆寬電壓輸入，適配器的電源為直接 AC100 —— 240V 交流輸入；
◆系統功耗小于5 瓦；
◆帶寬 400MHz(-3dB) 滿載；

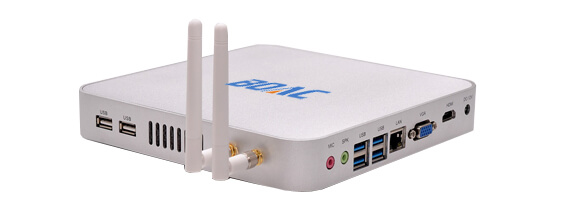

5.8 BOC-TC180H 多用戶終端

BOC-TC180H云終端是隨著近年來ARM架構硬件性能的幾何倍數增長，虛擬化桌面云應用的優勢得到IT界的廣泛認可，更多有實力的公司加大了對云終端技術投入和積累下的產物，他給云終端行業的發展帶來了驚喜。

這款創新的云終端依然秉承了終端機所獨有易管理，低成本，低維護，高環保（低功耗，省空間，無輻射，零噪音）一易兩低一高的特點；除此之外，他還堅持采用了低成本高性能的ARM硬件架構以及LINUX內核，僅此5W的功耗以及全貼片式的設計讓他連續24小時不關機作業依舊能驚喜的穩定而節能；BOC-TC180H依舊采用了在WINDOWS系統所通用的RDP協議上做更高性能優化，讓您不需要很專業的計算機知識，就能輕松部署數百臺的電腦工程；而其所獨有1080P高清視頻支持，高音質音頻輸入輸出，高32位顯示畫質，足于讓您感受到更逼真的PC級體驗。

這是一次終端機的全新的詮釋，徹底顛覆了便宜沒好貨的世俗觀念。便宜的硬件成本一樣可以做到PC機同等級的體驗產。

◆出色全屏高清視頻播放：支持服務器端高清視頻和在線視頻流暢播放。云終端支持最高可達1280*1024、1440*900和1920*1080的主流顯示分辨率。
◆流暢商務辦公操作：用戶獨立的進行網上沖浪、網絡游戲及ASP、Skype（即時通信，該功能目前僅支持Windows 7系統）、Private E-Mail（私人電子郵件）等互聯網應用，還可以用于Office套裝軟件、半多媒體等任何Windows應用軟件。
◆高效的端管理：服務端的管理軟件，能讓您快速在服務器端部署單一或多臺云終端設備，并且能隨時查看并更改客戶端信息。
◆一鍵升級固體: 產品研發團隊不會放棄對新科技的追求，我們長期的提供更新技術以及更穩定的系統，讓不論身處何方的您，只需一鍵，便可以享受科技帶來的創新。
◆32位真彩色: 云終端為您呈現更絢麗的圖片預覽及影音視覺效果。
◆部署方便：采用了微軟操作系統所通用的RDP協議，無需專業要求，即可以完成服務器及終端機的部署。
◆軟件共享完全免費共享：WINDOWS服務器操作系統，以及操作系統下所安裝的各種軟件，完全無需再授權，完全正版，極大節省了二次軟件費用。
◆高保質音頻具有高保質音頻輸入及輸出：給您欣賞大片，音樂以及與家人，同人語聊，提供了愉悅視聽享受，并為語音教室，會議室，呼叫中心等的場景，提供了必須的技術支持。
◆U盤存儲高速USB2.0接口：登錄虛擬機后可以使用U盤、移動硬盤等外接存儲設備。
◆網絡打印支持：網絡打印機。
◆雙屏顯示云終端：同時具備VGA接口和HDMI高清輸出接口，一個云終端設備可以同時連接兩臺不同接口的顯示器。滿足同時接電腦顯示器，以及電子白板，投影儀等的需求。
◆支持WIFI：選配
